上期“白云在線”中我們介紹了硅酮結(jié)構(gòu)密封膠三大標(biāo)準(zhǔn)體系中中國(guó)標(biāo)準(zhǔn)GB16776《建筑用硅酮結(jié)構(gòu)密封膠》與美國(guó)標(biāo)準(zhǔn)ASTM C1184《硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)規(guī)范》兩大標(biāo)準(zhǔn)的相似與區(qū)別。本期我們將向各位介紹中國(guó)標(biāo)準(zhǔn)GB16776《建筑用硅酮結(jié)構(gòu)密封膠》與歐洲標(biāo)準(zhǔn)ETAG002《結(jié)構(gòu)密封裝配系統(tǒng)歐洲技術(shù)認(rèn)證指南》兩大標(biāo)準(zhǔn)的側(cè)重點(diǎn)與差異性。

　　歐洲標(biāo)準(zhǔn)ETAG002《結(jié)構(gòu)密封裝配系統(tǒng)歐洲技術(shù)認(rèn)證指南》是對(duì)整個(gè)結(jié)構(gòu)粘接系統(tǒng)整體情況的描述，本文主要是對(duì)ETAG002中有關(guān)結(jié)構(gòu)膠性能指標(biāo)要求與國(guó)標(biāo)GB16776進(jìn)行對(duì)比。

　　二、歐洲標(biāo)準(zhǔn)ETAG002與國(guó)標(biāo)GB16776對(duì)比

　　1、施工性能對(duì)比

　　密封膠的施工性能表征了產(chǎn)品的使用性能，是施工應(yīng)用的關(guān)鍵性指標(biāo)，直接關(guān)系到施工操作時(shí)的便捷性。良好的施工性能，可以有效保證施工過程的速度及效率;而不良的施工性能不僅造成操作困難，也容易發(fā)生施工質(zhì)量缺陷。在硅酮結(jié)構(gòu)膠的施工性能指標(biāo)方面，國(guó)標(biāo)GB16776與美標(biāo)ASTM C1184標(biāo)準(zhǔn)中，均對(duì)現(xiàn)場(chǎng)施工相關(guān)的流動(dòng)性、擠出性、表干時(shí)間、適用期等性能指標(biāo)進(jìn)行了規(guī)定，評(píng)價(jià)要求基本一致，而歐標(biāo)ETAG002標(biāo)準(zhǔn)中沒有相關(guān)施工特性指標(biāo)的評(píng)定。

　　2、力學(xué)性能對(duì)比

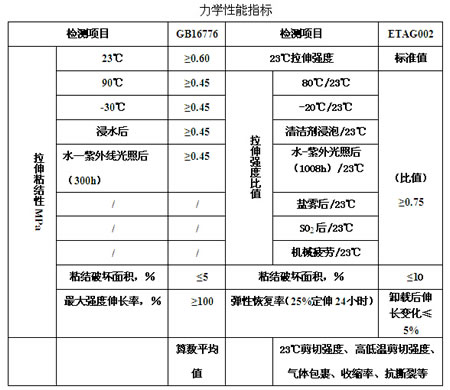

　　在硅酮結(jié)構(gòu)膠的力學(xué)性能指標(biāo)方面，國(guó)標(biāo)GB16776與歐標(biāo)ETAG002兩大標(biāo)準(zhǔn)的具體對(duì)比見下表。

　　(1)強(qiáng)度和耐久性

　　強(qiáng)度是表征結(jié)構(gòu)膠的力學(xué)性能的一項(xiàng)重要指標(biāo)，與SSG系統(tǒng)結(jié)構(gòu)膠安全系數(shù)密切相關(guān)。國(guó)標(biāo)GB16776 規(guī)定了結(jié)構(gòu)膠的最小強(qiáng)度值為0.6MPa，而歐洲標(biāo)準(zhǔn)ETAG002則僅需報(bào)告測(cè)試的標(biāo)準(zhǔn)值，并未規(guī)定最小值。不過ETAG 002還規(guī)定，結(jié)構(gòu)膠的強(qiáng)度設(shè)計(jì)值為這個(gè)標(biāo)準(zhǔn)值的1/6，也就是說，如果按照我國(guó)現(xiàn)行規(guī)范，強(qiáng)度設(shè)計(jì)值取0.14MPa的話，這個(gè)標(biāo)準(zhǔn)值應(yīng)該大于0.84MPa。

　　此外，ETAG 002的檢測(cè)條件比國(guó)標(biāo)要多，包括清潔劑浸泡、鹽霧、酸霧、機(jī)械疲勞、抗撕裂等條件，還包括剪切強(qiáng)度及高低溫剪切強(qiáng)度。評(píng)價(jià)這些條件下強(qiáng)度檢測(cè)結(jié)果是否合格，也不是像美標(biāo)和國(guó)標(biāo)一樣，要求大于某個(gè)特定的值，而是采用強(qiáng)度的保持率來衡量。如果強(qiáng)度下降超過25%，則認(rèn)為強(qiáng)度下降太快，不能滿足幕墻的耐久性要求。

　　(2)彈性

　　彈性也是結(jié)構(gòu)膠的一項(xiàng)重要指標(biāo)，結(jié)構(gòu)膠用于結(jié)構(gòu)裝配，除需承受風(fēng)壓、自重、地震等荷載外，還需承受板塊的溫差變形導(dǎo)致的內(nèi)應(yīng)力以及主體結(jié)構(gòu)變形時(shí)產(chǎn)生的內(nèi)應(yīng)力，彈性差的結(jié)構(gòu)膠，主體結(jié)構(gòu)發(fā)生變形時(shí)所產(chǎn)生的內(nèi)應(yīng)力很大，極有可能大大超過結(jié)構(gòu)膠的強(qiáng)度設(shè)計(jì)值，使結(jié)構(gòu)膠過早失效。

　　為此，國(guó)標(biāo)GB16776中規(guī)定了結(jié)構(gòu)膠的最大強(qiáng)度伸長(zhǎng)率要大于100%，歐標(biāo)ETAG002規(guī)定了彈性恢復(fù)率，在常溫下拉伸25%以后，定伸長(zhǎng)24小時(shí)，卸載后伸長(zhǎng)變化不大于5%。

　　(3)結(jié)破壞面積

　　粘結(jié)破壞面積表征了結(jié)構(gòu)膠對(duì)于標(biāo)準(zhǔn)基材的粘結(jié)性能，在國(guó)標(biāo)GB16776中，為了確保結(jié)構(gòu)膠的質(zhì)量處于很高水平,除提高了最小強(qiáng)度值，還特別強(qiáng)調(diào)結(jié)構(gòu)膠對(duì)基材的粘接性，規(guī)定在經(jīng)過5 種條件處理的試件拉伸粘接性試驗(yàn)后結(jié)構(gòu)膠的粘接破壞面積不大于5%，而歐標(biāo)ETAG002 規(guī)定粘接破壞面積不大于10%即可。

　　通過上述對(duì)比可以看出，國(guó)標(biāo)GB16776綜合考慮硅酮結(jié)構(gòu)膠的施工性能、安全性能和彈性，規(guī)定了結(jié)構(gòu)膠的最低強(qiáng)度值和伸長(zhǎng)率，而歐標(biāo)ETAG002要求結(jié)構(gòu)膠性能在各影響因素下具有較高的保持率，對(duì)硅酮結(jié)構(gòu)膠的使用壽命影響因素考慮得更加全面與完整。

　　下期“白云在線”將為各位帶來硅酮結(jié)構(gòu)密封膠施工過程中質(zhì)量控制與檢驗(yàn)等問題的回答。
