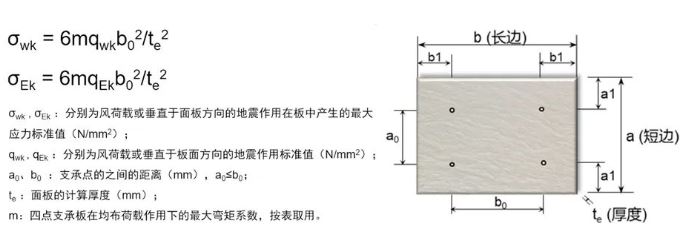

上一期專題我們詳細講述了人造板材背栓的計算方法，這是在背栓布點位置已確定的前提下。在用公式計算面板彎曲應力時，公式中的m，即四點支承矩形面板的彎矩系數，跟面板支承點距離a0/b0（a0＜b0）的比值和面板材料泊松比ν有關。用有限元軟件進行多點背栓面板受力分析時，也能清楚地反映不同的布點位置會影響面板的最大彎曲應力值和背栓受拉承載力設計值。因此，這一期話題來談談背栓的布置和構造要求。
我們來看看規范要求，《人造板材幕墻工程技術規范》JGJ336-2016、上海地標DG/TJ08-56-2019、浙江地標DB33/T1240-2021和江蘇地標DB32/T4065-2021以及《陶瓷厚板幕墻應用技術規程》T/CECS1074-2022中都有對各種人造板材錨固深度、背栓布置邊間距等連接構造要求的條文規定。
【JGJ336-2016】
6.4.1背栓的數量應根據面板的形狀、大小和所在位置經過計算確定。背栓中心線與面板端部的距離不應小于50mm，且不宜大于邊長的20%。采用2個背栓連接的面板，應采取附加固定措施，防止面板滑移、偏斜。
【DG/TJ08-56-2019】
11.5.7面板采用背栓與掛件連接時，背栓螺栓和連接件螺栓應采用不銹鋼材質，直徑應經計算確定且不小于6mm，連接件的連接螺栓不宜少于2個。構造上應有防滑移防脫落措施。
11.5.13微晶玻璃板用背栓連接時厚度不小于20mm，并符合下列規定：
①微晶玻璃采用背栓連接時，使用專用鉆頭和打孔工藝。孔深不宜小于板厚的1/2，孔底至板面的剩余厚度不應小于10mm；
②背栓孔中心與面板邊緣間距不小于板厚的5倍、且不大于200mm，并有防脫落、防滑移措施。

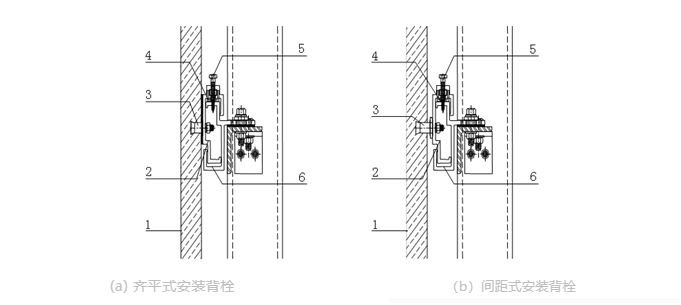

③面板掛裝和背栓連接應符合本標準11.4.21~11.4.23條規定（背栓連接可選擇齊平式或間距式構造連接）。
(a)齊平式安裝背栓
（b）間距式安裝背栓
瓷板吸水率低，水鉆對板材無影響，因此其鉆孔方式和石材一致。瓷板強度越高，鉆孔時鉆頭磨損越厲害，發出的噪音也越刺耳。石材和瓷板、微晶石、巖板等均采用水鉆電鍍金剛石鉆頭。
【DB33/T1240-2021】
6.5.25背栓的數量應根據面板的形狀、大小和所在位置并經過計算確定、背栓中心線與面板端部的距離不應小于50mm，且不宜大于邊長的20%。采用2個背栓連接的面板，應采取附加固定措施，防止面板滑移、偏斜。
【DB32/T4065-2021】
6.5.19背栓的數量應根據面板的形狀、大小和所在位置并經過計算確定、背栓中心線與面板端部的距離不應小于50mm，且不宜大于邊長的20%。采用2個背栓連接的面板，應采取附加固定措施，防止面板滑移、偏斜。
【T/CECS1074-2022】
3.0.3陶瓷厚板幕墻的陶瓷厚板與掛件系統之間應進行有效連接，且在陶瓷厚板連接點處應采取柔性緩沖處理措施。
6.4.1背栓的中心線與陶瓷厚板邊緣的距離宜為50mm~300mm；背栓之間的距離不宜大于900mm。
6.4.2背栓的有效錨固深度不應小于7mm，且陶瓷厚板的保留厚度不應小于6mm。
以上規范條文對瓷板、微晶玻璃板等人造板材采用背栓連接，在錨固深度、邊間距等構造要求上做了規定，但對于纖維水泥板，規范無太多條文�；埕~針對薄板背栓用于纖維水泥板進行了大量試驗，并結合實際工程，總結出12mm纖維水泥板多點背栓布置方法，實際纖維水泥板項目我們可參考以下原則來布置背栓。

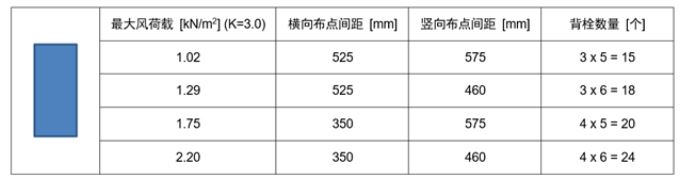

當1250x2500面板長邊沿豎向掛裝時：

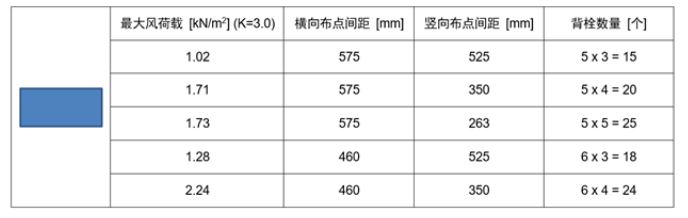

當1250x2500面板長邊沿豎向掛裝時：
此外，對于人造板材上背栓的錨固深度，慧魚建議按在瓷板上保證≮4mm剩余板材厚度，在纖維水泥板上保證≮3mm剩余板材厚度，在微晶玻璃板上保證≮8mm剩余板材厚度，在高壓熱固化木纖維板上保證≮2mm剩余板材厚度來選用合適的型號。
