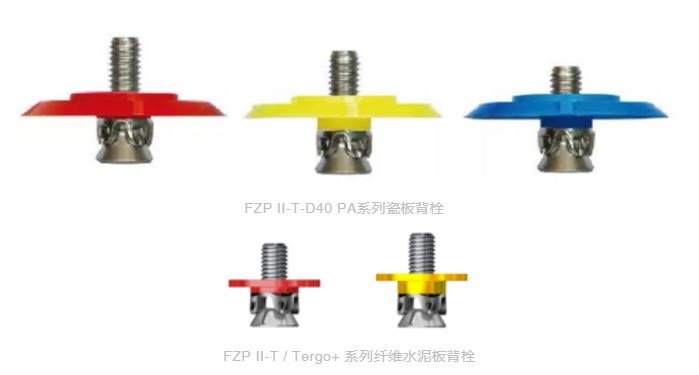

上一期專題我們介紹了慧魚瓷板和纖維水泥板背栓。基材不一樣,產品肯定也不一樣。產品設計研發需要從面板自身特性出發,不僅產品應匹配板材,同時鉆孔和安裝也要考慮周全。

瓷板鉆孔

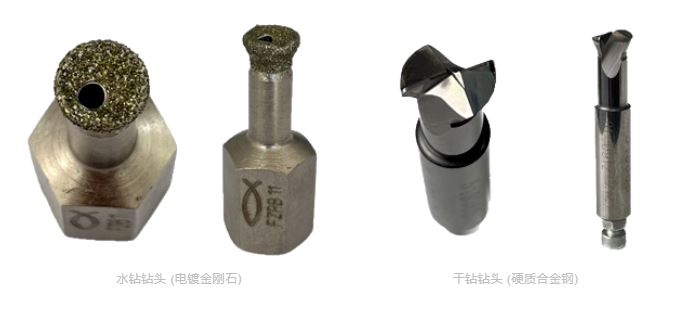

瓷板吸水率低,水鉆對板材無影響,因此其鉆孔方式和石材一致。瓷板強度越高,鉆孔時鉆頭磨損越厲害,發出的噪音也越刺耳。石材和瓷板、微晶石、巖板等均采用水鉆電鍍金剛石鉆頭。

纖維水泥板鉆孔
纖維水泥板吸水率高,板材一旦吸入大量水分,時間長了鉆孔位置容易起鼓。因此纖維水泥板必須用特殊的鉆頭,采用干鉆的方式來進行鉆孔。干鉆鉆頭材質為硬質合金鋼,匹配不同鉆孔設備端部的切口設計也不相同。
眾所周知,背栓在板材上的承載力很大程度上取決于背栓的安裝是否到位,而鉆孔精度是否滿足要求更是關鍵。測試表明以下三種情況的鉆孔,會給項目帶來潛在的隱患。
1 直孔和擴孔同時鉆大時,拉拔力會大幅度下降
2 擴孔不均勻會引起部件受力不均,也會導致拉拔力降低
3 只鉆直孔不擴孔最危險,背栓安裝后拉拔力極低,甚至用手就能輕易拉出

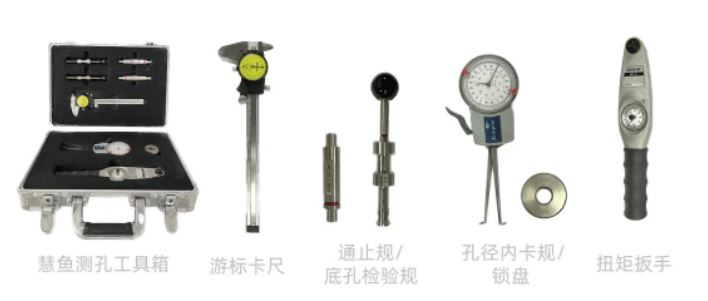

如何保證鉆孔質量就成為項目使用背栓特別關注的點,慧魚提供的專用測孔工具可以全方位檢驗鉆孔精度,以確保背栓安裝后達到應有的承載力。
游標卡尺
游標卡尺可以用來測量板材的厚度,鉆孔深度和直孔孔徑。
通止規/底孔檢驗規
通止規和底孔檢驗規分M6和M8兩種規格,通止規對應11mm和13mm直孔孔徑,底孔檢驗規對應13.5mm和15.5mm底孔直徑。通止規一頭大一頭小,大頭帶紅色指示線,用來檢測直孔大小是否在允許公差范圍內。底孔檢驗規在黑色圓球拉柄下面有紅色指示線,用來檢測底擴孔大小是否滿足下公差要求(即確保底擴孔不會太小)。通止規+底孔檢驗規組合在慧魚又被稱作“簡易測孔工具”,這套組合能十分簡單地確定直孔和擴孔是否在允許公差范圍內。

孔徑內卡規/鎖盤/扭矩扳手
孔徑內卡規用來進行底擴孔的測量,從表盤可以讀出孔徑值。鎖盤與孔徑內卡規配套使用。鎖盤的一面孔徑為13.5mm,另一面孔徑為15.5mm,對應標準M6和M8底擴孔孔徑。在使用孔徑內卡規前,應先使用鎖盤對其進行預校準,確保測孔讀數精準。扭矩扳手可以控制背栓的安裝扭矩,避免因施加過大的力而導致背栓連接失效。

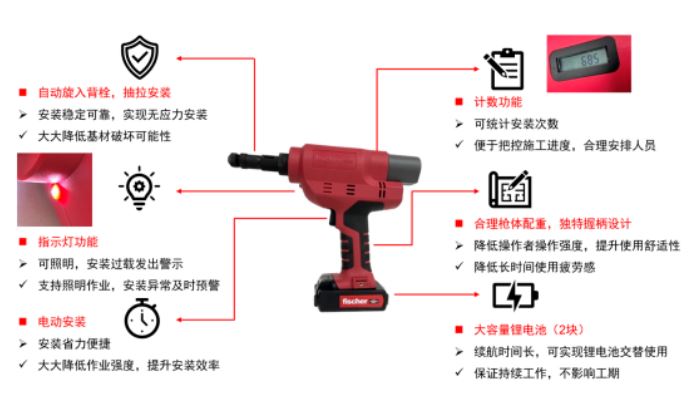

當板材鉆完孔,并用專用測孔工具進行孔位檢測后,就能放心安裝背栓。瓷板屬于脆性板材,不能采用敲擊式安裝,而纖維水泥板含植物纖維,面板大強度卻一般,同時大部分人造板材的應用厚度小,因此可采用壓入式手動安裝工具或抽拉式電動槍進行安裝,特別推薦采用抽拉式電動槍。慧魚根據FZP系列背栓產品特點,開發了抽拉式電動槍SGC,SGC使用便捷,安裝速度快,已經獲得多個項目客戶的肯定。

無論是哪種人造板材,在背栓式幕墻上應用時,鉆孔、測孔和安裝每個環節都是保證背栓承載力的關鍵。因此,項目上采用人造板材時應特別注意板材的自身特點,選用合適的鉆孔方式,確保孔位精度滿足要求,并正確安裝背栓。
