德國哥廷根城市劇院目前正在進行全面的升級改造。原外立面瓷板是通過砂漿或機械進行固定,拆除后將被再次使用在開放式幕墻上,損壞或丟失的瓷板將會被新瓷板替換。建筑圍護結構可以有效、安全地實現錨固,并保證長久的使用壽命,慧魚一體化幕墻系統起到了關鍵性的作用。慧魚為該項目提供了適合的幕墻龍骨錨固解決方案:背栓和龍骨錨固產品。
德國哥廷根城市劇院總面積約為5400平方米,三層空間約2600平方米,為文化活動提供了充足的空間。50多年來一直為當地的活動提供舞臺。這里是哥廷根交響樂團和亨德爾國際音樂節的場地,為音樂會、音樂劇、喜劇演出、企業活動、會議、研討會、會議、社會活動、小型博覽會和展覽等提供場所。這座建筑于1962年到1964年之間建成,目前正在進行徹底的升級改造。
色彩斑斕的瓷板外立面是這座建筑最引人注目的特點,也是其獨一無二的建筑風格。瓷板的尺寸為50×50厘米,有兩種不同的圓形和三角形幾何浮雕組成,同時搭配了海藍色、紅色和紫色的各種玻璃。在底部和閣樓區域還使用了白色的瓷板。2018年進行了外立面翻新設計方案競賽,來自德國多特蒙德sollsassearchitektenBDA事務所獲得了一等獎,并于2019年12月開始進行翻新,拆除了原瓷板覆層。獲獎的可持續立面設計除了使用來自德國薩爾布呂肯的制造商m&r特別生產的新瓷板,還重新對拆除的瓷磚進行利舊。來自德國溫普弗施泰特的DachSchneiderWeimar公司被委托為外立面幕墻的施工方。

融合了過去與現在:用于開放式幕墻的慧魚一體式幕墻解決方案,為德國哥廷根城市劇院獨特的瓷磚立面提供了一個安全且隱蔽的緊固方案,保持了建筑的原始外觀。
圖片來源:sollsassearchitektenBDA
原建筑外圍護承重結構由鋼筋混凝土和其他磚石結構組成。由砂漿和黃銅條固定在結構上的瓷板全部手工拆除,清洗儲存以備再次使用。裸露混凝土也進行了翻新,修復鋼筋混凝土保護層不足的部分。為響應綠色節能的要求,開放式外立面安裝了新的保溫材料。在進行外立面幕墻設計時,在大廳和擴建部分進行了空間區分。擴建部分采用白色瓷板,大廳主體則完全使用彩色瓷板。新的瓷板(仿古粉色、鴿藍色)與原有瓷板(藏青色、藍色、紅色和紫色)保持相同的顏色風格,而方形浮雕增加了現有瓷板的幾何形狀(三角形和圓形)。

成功亮相:德國哥廷根城市劇院為音樂會和其他地區活動提供了理想的舞臺。這座獨一無二的60年代建筑,明亮的瓷板立面是其身份的象征。通過專業的外立面幕墻翻新施工,保留了其原始外觀。
圖片來源:sollsassearchitektenBDA
“我們融合了過去和現在。建筑本身與其身份象征有很多共同之處,通過可持續的方式來展示這一點。”來自sollSassearchitektenBDA建筑事務所的合伙人HeikoSasse說到。
慧魚開放式幕墻一體化解決方案應用在翻新的鋼筋混凝土上。“是否能永久和安全地對外立面進行錨固,對于建筑未來的使用壽命特別重要。到目前為止,我們已經成功地配合設計師和外立面施工方完成了施工階段,并將繼續支持他們,直到項目成功完成。”來自慧魚幕墻系統的市場經理Steven-HenrikMaier說。慧魚的技術支持包含從咨詢、設計到建筑規劃,協助獲得特殊環境下的施工許可(“ZiE”)以及提供合適的龍骨系統、錨固件、注射式錨栓和背栓在內的一體化系統。慧魚提供的現場支持,包括全面的慧魚龍骨錨固和化學錨固系統測試,以及施工協助。

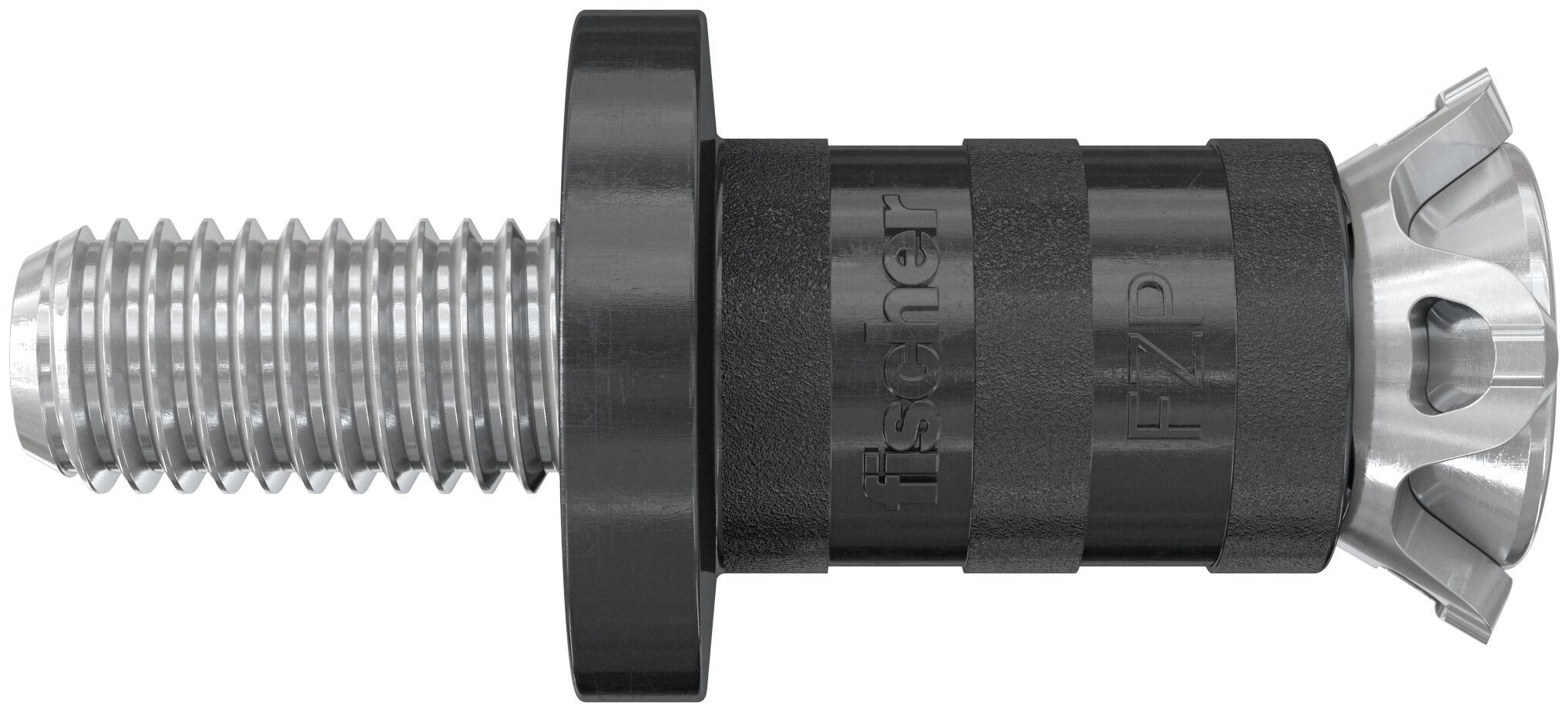

獲得了特殊環境下施工的ZiE批準,德國哥廷根城市劇院立面上的新舊瓷磚采用了慧魚齊平式碳纖維套筒背栓FZP-Ⅱ11x21M6/SO/9(如圖)。
圖片來源:慧魚
由于新舊瓷板都不是由經過批準的可用于開放式幕墻的建筑材料制成,因此這種特殊情況(ZiE)需要得到批準。面板錨固使用了慧魚齊平式碳纖維套筒背栓FZP-II11x21M6/SO/9。盡管瓷板面板尺寸很小,但每個面板都使用了4顆背栓,以防止外立面板材在風作用下嘎嘎作響。作為專家和測量員的AlfredStein教授外對立面幕墻結構進行了檢測。當獲得了批準(ZiE),這些幕墻面板就可與慧魚BWM鋁龍骨系統相連接。“該系統能夠實現一個安全而隱蔽的錨固,并能保留建筑的原始外觀并繼續傳承。”來自德國慧魚幕墻系統負責人JochenBurbach說到。特殊定位的龍骨采用ATK100ZeLa垂直安裝。優化熱處理的ZeLa橫梁托架和不銹鋼棒,可以在極小安裝情況下滿足隔熱要求。橫向龍骨由ATK103P20系統,與P20橫梁型材隱藏扣裝在一起,被安裝在基礎結構上。采用慧魚框架錨栓和注射式化學錨栓將幕墻龍骨系統上墻連接件錨固在支撐結構上。慧魚背栓安全并隱藏地將新舊瓷板錨固連接到龍骨系統上,形成一個獨特和具有開拓性的外幕墻立面,既呈現出60年代建筑魅力,又把握了新時代的氣息,充滿視覺沖擊感。
