建筑幕墻獨有的功能和藝術、美學效果，已成為現代建筑裝飾工程中不可缺少的部分。我國建筑幕墻行業已持續高速發展了三十年，目前在一些大型建筑幕墻項目中，對建筑幕墻的施工要求不斷提高，同時防火、抗震、開裂混凝土的需求也越發受到更多的關注，這也促使業內相關從業者思維模式及習慣方法產生了深刻變化。慧魚深耕于錨固行業已70余年，始終堅持安全連接-品質關鍵，提升幕墻視覺效果的同時保障幕墻的安全，致力于為全球客戶提供安全可靠的錨固解決方案。

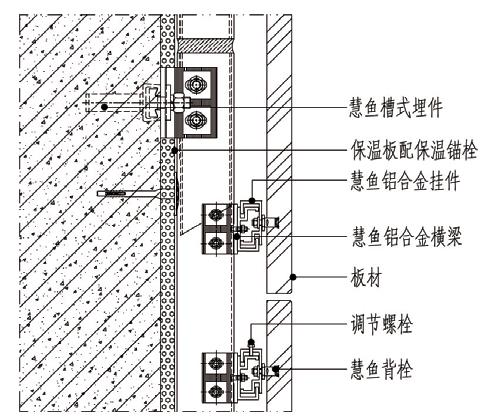

建筑幕墻的組成

建筑幕墻中，一般由以下幾個單元組成：

裝飾面板：是直接體現建筑視覺效果的材料，目前市面上主要有玻璃、石材、金屬板、水泥纖維板等其它材料。

背栓：背栓是一種支撐石材、點式玻璃、水泥纖維板等裝飾面板的直接受力材料，背栓式錨固也稱無應力錨固式，是一組底部拓孔，采用專用工藝，通過錨栓凸形結合與框架支持協調組合而成的干掛石材的新技術、新工藝，具有對石材零損傷的特點。

龍骨掛件：是用來連接龍骨與背栓的材料，一般由鋁型材制作加工而成。

錨固件：用于實現幕墻結構體系與建筑主體結構之間連接，通常采用預埋槽、預埋板或后加錨固件，例如：化學錨栓和金屬錨栓等。

保溫層及保溫錨栓：用于固定保溫材料的專業錨栓，可在固定的同時兼具保溫效果。

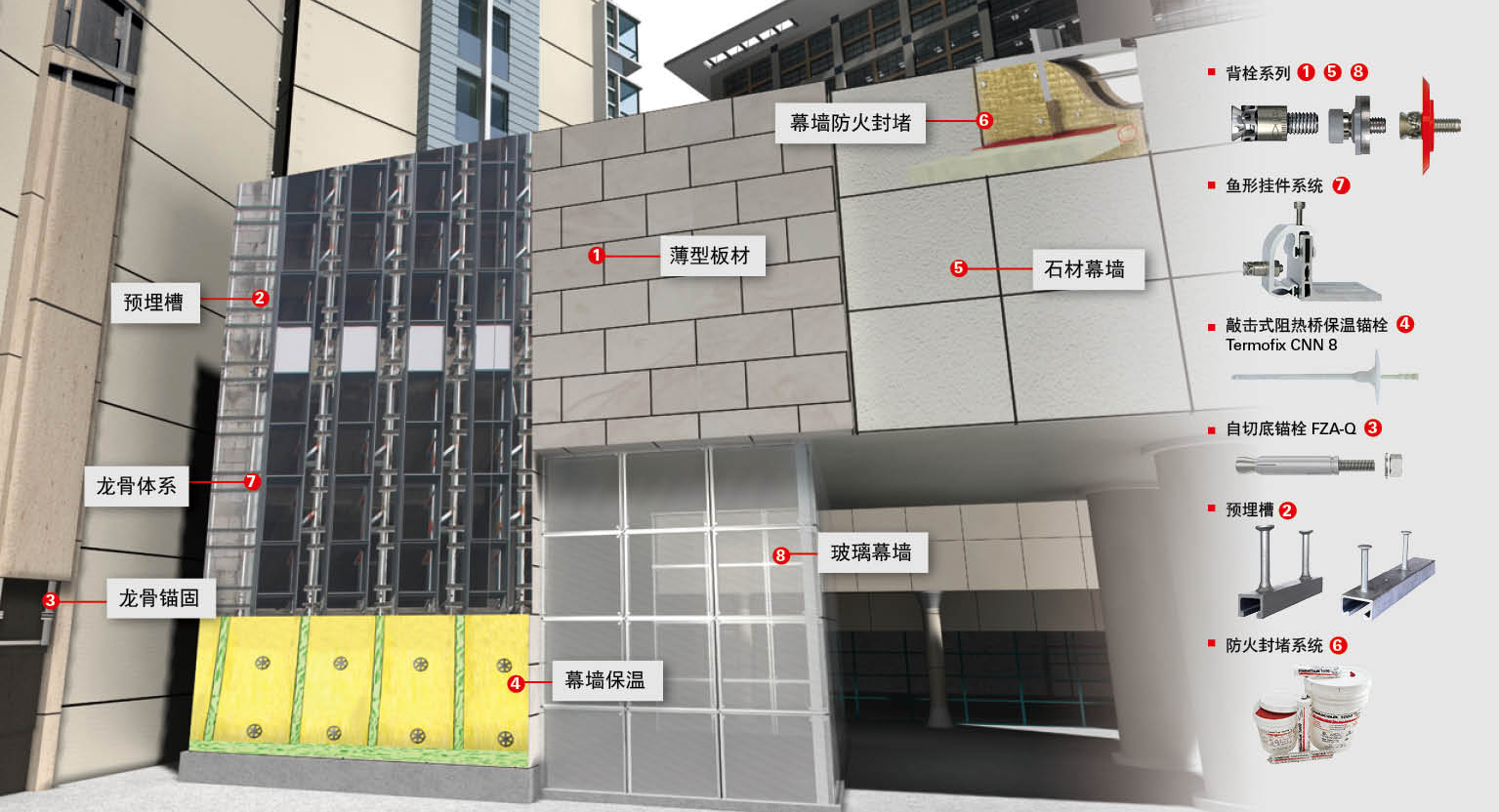

建筑幕墻的設計及施工中，結構受力件（例如：背栓或錨栓）的質量直接關系著幕墻的安全性和可靠性，慧魚錨固系統為幕墻行業提供全方位解決方案，其中著重考慮的關鍵問題是：

1、龍骨與主體結構的連接——慧魚預埋槽系列、慧魚錨栓系列

2、幕墻面板與龍骨的連接——慧魚背栓系列、慧魚魚形掛件系統

3、幕墻保溫——慧魚幕墻保溫系統

4、防火封堵——慧魚防火封堵系統

龍骨與主體結構的錨固

每根幕墻主龍骨上的固定節點，都通過特殊形狀的掛板與主結構進行連接。這些連接可以通過T型螺栓將掛板固定在槽式預埋組件上或通過錨栓將掛板直接固定于主結構上，從而實現受力的傳遞以及結構的完整錨固。

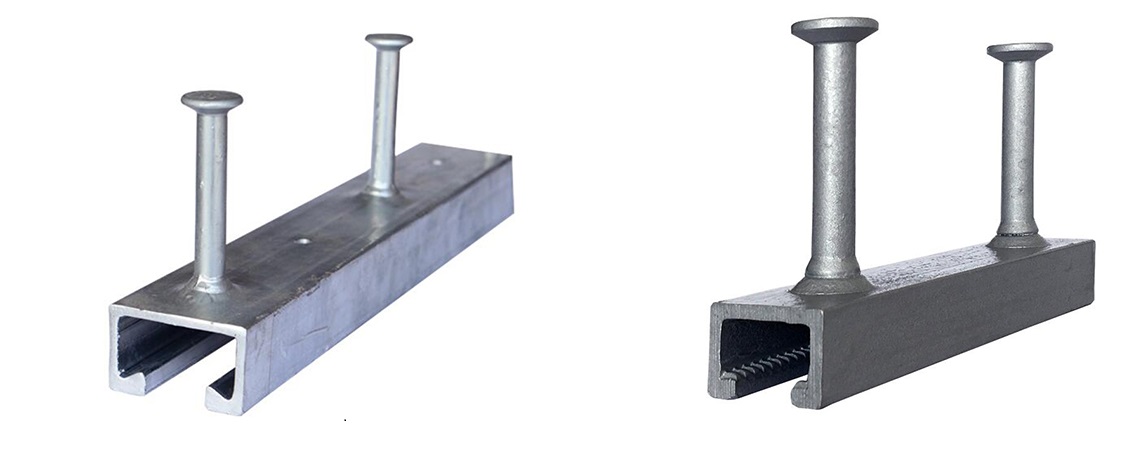

1、槽式預埋組件：用于外立面幕墻固定

產品采用熱軋一次成型，具有高度可調節性和靈活性，無需現場打孔和焊接，避免結構的損傷，集環保，省時，節能，高效的優勢于一體。

2、錨栓：用于錨板固定

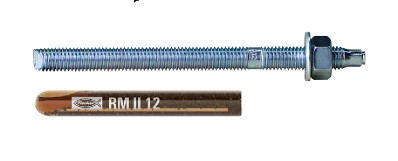

慧魚化學錨栓系列：慧魚二代免清孔化學錨栓RMII，在幕墻龍骨與主體結構錨固中應用較為廣泛的產品，無需清孔的升級配方，降低化學膠對灰塵的敏感度，經ETA認證可用于開裂混凝土。

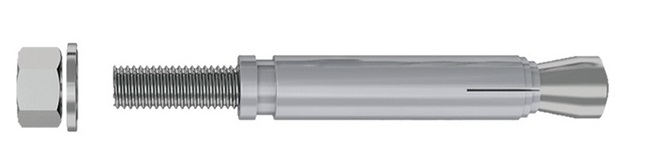

慧魚金屬錨栓系列：模擴底錨栓FZA，幾乎無膨脹力，特別適用于邊間距受限的錨固，無需更換鉆頭，使用FZUB一次完成鉆孔和擴孔。

幕墻面板與掛件的連接

慧魚背栓、掛件系統可以賦予建筑外立面更多選擇，幫助建筑師實現藝術構思和創想。FZPII背栓系列可用于錨固石材、瓷板、水泥纖維板等多種面板基材。同時配合使用慧魚高強度鋁合金掛件，可輕松實現各類板材的掛裝和替換。

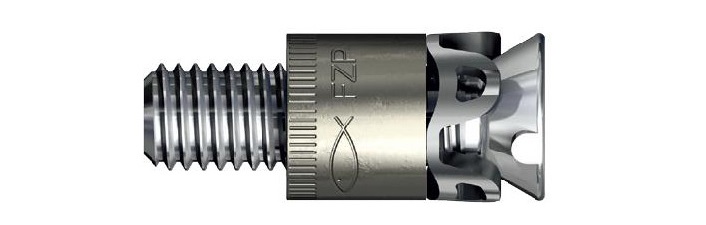

實現石材的安裝主要產品有：慧魚齊平式背栓FZP-II，可實現在天然石材板塊上的無應力安裝，幕墻外表面錨栓不可見，具備比傳統安裝方法更高的承載力。

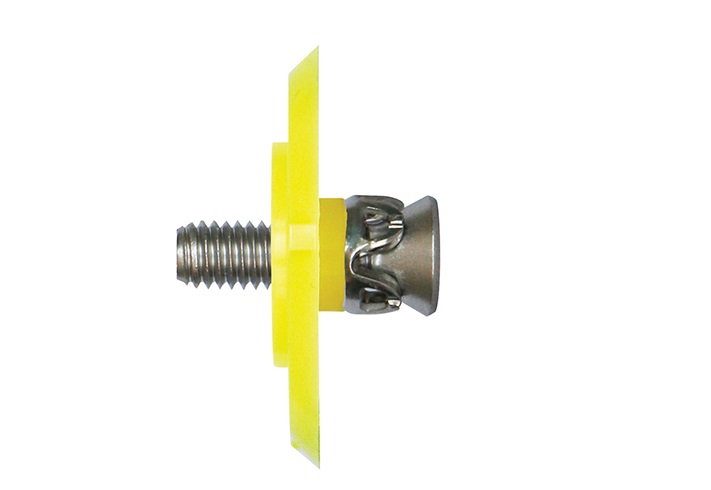

實現陶瓷板等薄型板材的安裝主要產品有：慧魚陶瓷板背栓FZP-II-TD40PA，安裝后孔內無應力，錨固位置經過靜態優化，承載力高，大墊片覆蓋背栓孔周邊的背紋，受力更均衡穩定。

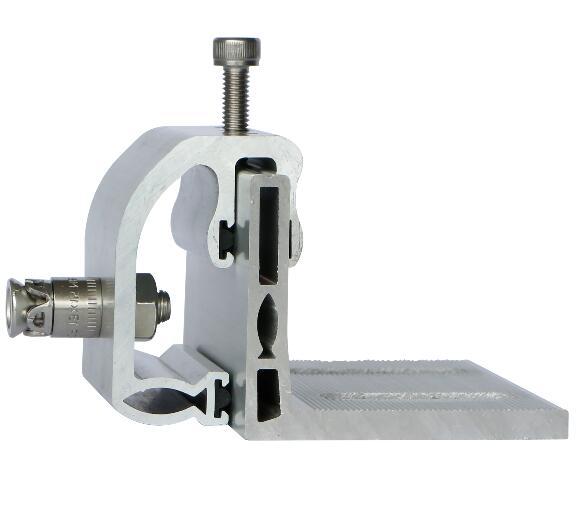

慧魚魚形掛件系統，通過有限元分析進行結構受力優化，選用優質材料，防腐蝕性能強，良好的抗震性能，安裝時三向可調節，消除背栓與掛件連接時的質量隱患。

幕墻保溫

在幕墻設計中，通常都會有外墻保溫隔熱需求，此時應選用專業的保溫錨栓，用于固定保溫材料。

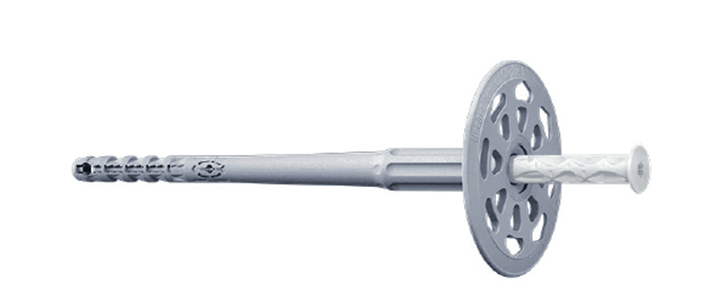

慧魚多功能阻熱橋保溫錨栓termozCNplus，可以敲擊或旋入安裝，適用于所有基材和保溫材料，旋入式安裝可以保證安裝效果，鋼-塑復合釘確保沉入式安裝時的能耗低，因為幾乎沒有熱橋。

防火封堵

幕墻與建筑主體結構內側的縫隙容易形成走火通道，如果未進行有效封堵，在火災中，其拔風抽力效應會助長煙氣火勢的蔓延，猶如煙囪。建筑越高，煙囪效應越強烈。

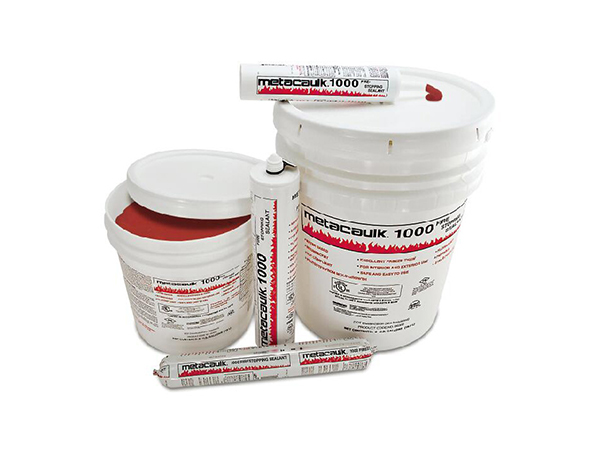

MC1000熱膨脹防火密封膠，不含石棉、多氯聯苯、揮發性有機化合物，優秀的氣密性、水密性及隔音性能，高膨脹性，應用于建筑物水平或垂直的開孔或縫隙以及持續震動或移動的區域。

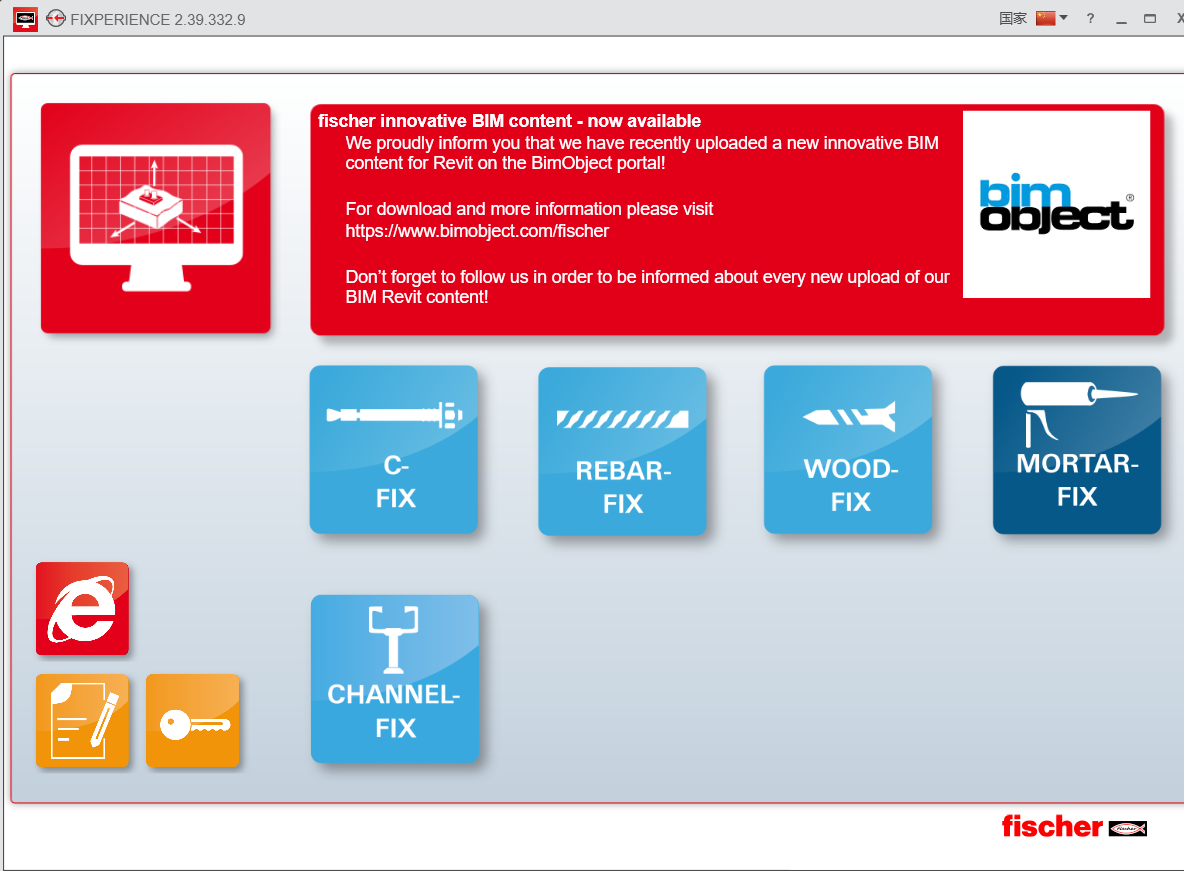

慧魚錨栓設計軟件Fixperience

慧魚公司自主開發的一款用于混凝土錨固設計的模塊化軟件，其可實現安全、可靠的設計，同時提供更好的處理舒適度。慧魚槽式預埋組件的計算已納入其中，軟件的編寫嚴格遵守相關設計標準。集設計、驗算、生成計算書功能于一體，包括混凝土錨固設計、植筋設計、木螺釘設計、注膠量計算設計、預埋槽計算五大模塊。

慧魚成功工程案例

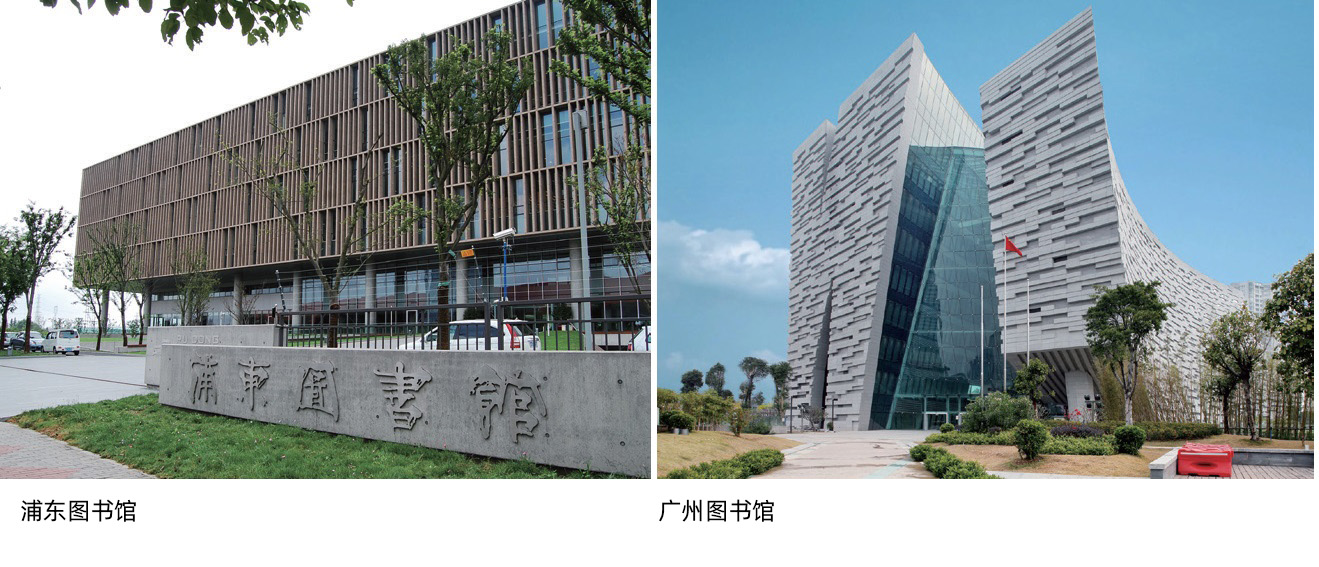

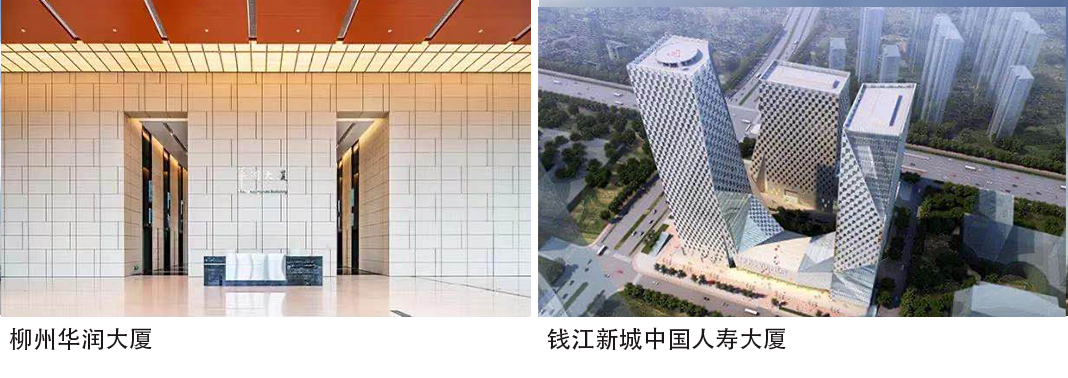

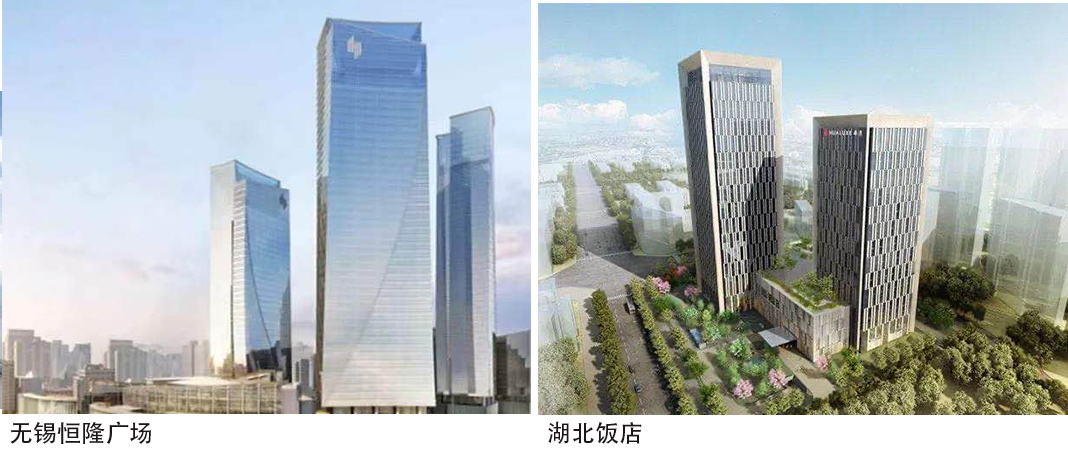

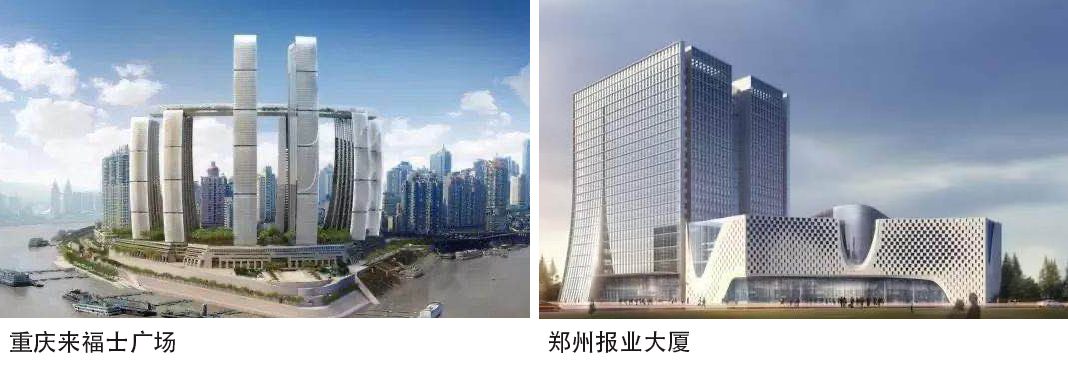

慧魚優異的產品質量，在業內樹立了良好的口碑，目前已成功參與了柳州華潤大廈、錢江新城中國人壽大廈、重慶來福士廣場、上海浦東圖書館、廣州圖書館、廣州大劇院、中國國家體育館、愛丁堡蘇格蘭議會大樓、英國133Houndsditch、紐約101沃倫街、藍天公寓、等國內外知名項目。

如需更多產品及案例信息，可瀏覽慧魚官網：www.fischer.com.cn查詢和下載，或撥打客服熱線：400-820-2137。您也可掃描以下二維碼，下載慧魚樣本。

關于慧魚

德國慧魚集團總部坐落于德國南部黑森林的圖木嶺，2019年營業額達到8.87億歐元，全球范圍內擁有5200名員工。慧魚集團在全球37個國家擁有49個全資子公司，產品出口至100多個國家。慧魚集團旗下擁有五大業務部門：慧魚建筑錨固系統、慧魚汽車儲物系統、慧魚創意組合模型、慧魚咨詢業務及LNT自動化。

慧魚建筑錨固系統是全球錨固產品領域的市場領導者之一。慧魚提供的各類錨固解決方案能滿足包括設計師、建筑師等不同客戶對技術的完美要求。

慧魚汽車儲物系統為汽車生產配套的高品質內部零件，包括通風口、飲料架、托盤及多功能部件等，在塑料加工領域慧魚實力強勁，是汽車行業的重要合作伙伴。

慧魚創意組合模型活躍在玩具和教具領域，是德國獨一無二的創意組合模型玩具的開發商和制造商。

慧魚咨詢顧問公司通過應用慧魚流程體系的專業知識，專門為客戶設計有效而精益的工作流程。慧魚咨詢顧問公司可為中型企業、政府機構和大型綜合企業的流程簡化和效率優化提供建議。

LNT自動化業務包括開發和制造定制的電子解決方案。同時還開發、生產和銷售定制的電容式觸控系統，例如:由玻璃制成的多點觸控解決方案和相應的控制器單元。所有電子產品都是在工廠內部制造完成。

了解更多關于慧魚的信息，請訪問：www.fischer.com.cn
