MF-840F雙組分聚硫
中空玻璃防火阻燃密封膠（簡(jiǎn)稱MF-840F）是
鄭州中原應(yīng)用技術(shù)研究開(kāi)發(fā)有限公司在MF-840雙組分聚硫
中空玻璃
密封劑（簡(jiǎn)稱MF-840）的基礎(chǔ)上，通過(guò)選用新型多功能
阻燃材料，最新研制成功的一種聚硫基、室溫
硫化、雙組分
彈性阻燃
密封材料。MF-840F除了具有普通聚硫中空玻璃
密封劑的密封性能之外，還具有良好的
阻燃性能。MF-840F于2004年8月率先在國(guó)內(nèi)通過(guò)了國(guó)家防火
建筑材料質(zhì)量監(jiān)督檢驗(yàn)中心的檢測(cè)，其燃燒級(jí)別為阻燃最高級(jí)—FV-0級(jí)，氧指數(shù)為36.6%，它主要用于具有阻燃要求的各種中空玻璃如建筑、交通、冷藏等行業(yè)中空玻璃的密封。
經(jīng)過(guò)一段時(shí)間的精心準(zhǔn)備，MF-840F于05年四月成功批量生產(chǎn)。經(jīng)檢驗(yàn)，產(chǎn)品完全符合Q/ZZY.J010—2004標(biāo)準(zhǔn)，并已發(fā)往各銷售公司，接受用戶的檢驗(yàn)。
MF-840F與MF-840的對(duì)比情況如下：
1． 符合標(biāo)準(zhǔn)對(duì)比如表1。
表1. MF-840F與MF-840符合標(biāo)準(zhǔn)對(duì)比
產(chǎn)品牌號(hào)
|
標(biāo)準(zhǔn)號(hào)
|
標(biāo)準(zhǔn)名稱
|
MF
-840F
|
JC/T486-2001
|
中空玻璃用彈性密封膠
|
GB/T 2408-1996
|
塑料燃燒性能試驗(yàn)方法 水平法和垂直法
|
GB/T 2406-1993
|
塑料燃燒性能試驗(yàn)方法 氧指數(shù)法
|
MF-840
|
JC/T486-2001
|
中空玻璃用彈性密封膠
|
2． 技術(shù)指標(biāo)對(duì)比如表2。
表2. MF-840F與MF-840技術(shù)指標(biāo)對(duì)比
項(xiàng)目
|
MF
-840F
|
MF-840
|
粘度, Pa·S
|
A組分
|
350～600
（3500～6000P）
|
350～600
（3500～6000P）
|
B組分
|
50～200
（500～2000P）
|
50～200
（500～2000P）
|
下垂度, mm ≤
|
1
|
1
|
粘合時(shí)間, h ≤
|
24
|
24
|
硫化后 硬度, 邵A
|
5h ≥
|
25
|
25
|
24h ≥
|
35
|
35
|
拉伸粘結(jié)強(qiáng)度， MPa ≥
|
0.6
|
0.6
|
低溫柔性，℃ 低于
|
－40
|
－40
|
彈性回復(fù)率，% ≥
|
60
|
60
|
冷拉-熱壓
后粘接性
|
位移, %
|
12.5
|
12.5
|
破壞性質(zhì)
|
無(wú)破壞
|
無(wú)破壞
|
垂直燃燒性
|
FV-0級(jí)
|
/
|
氧指數(shù)，%
|
36.6
|
/
|

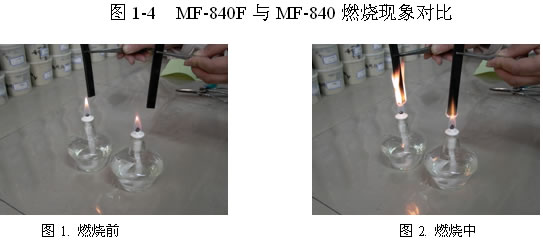

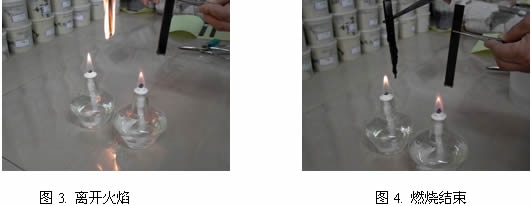

3.燃燒現(xiàn)象對(duì)比如圖1-4、表3。
表3. MF -840F與MF-840燃燒情況對(duì)比
燃燒過(guò)程
|
MF-840
|
MF
-840F
|
置于火焰上10秒
|
迅速燃燒，火焰明亮
|
緩慢燃燒，火焰微小
|
離開(kāi)火焰
|
繼續(xù)燃燒，火焰明亮
|
立即熄滅
|
燃燒后狀態(tài)
|
膠條變小、變短、粉化
|
膠條變化不明顯
|
把MF-840F與MF-840按GB/T 2408-1996標(biāo)準(zhǔn)制成（125±5）mm，寬（13±0.3）mm，厚（3±0.2）mm的試樣，放在酒精燈上燃燒，試驗(yàn)情況如圖1-4及表3所示。
通過(guò)以上對(duì)比可以發(fā)現(xiàn)：MF-840F除了具有MF-840的所有性能之外，還具有良好的阻燃性能。隨著人們對(duì)環(huán)保、節(jié)能材料的日趨重視，MF-840F將作為一顆璀璨的新星，成為當(dāng)今中空
玻璃行業(yè)首選的環(huán)保型、多功能阻燃密封材料，會(huì)越來(lái)越廣泛地用于中空玻璃各行業(yè)。
