4、
建筑幕墻新技術及
新材料的應用
4.1、
雙層幕墻與
采光及溫控的智能結合技術
雙層幕墻在國內已有相當?shù)膽?yīng)用,但大多只是停留在提高適內舒適度和建筑幕墻的
保溫性能上。清華大學示范樓的寬通道雙層幕墻設計將
采光板與室內
遮陽有機地進行結合,從一定程度上解決了室內采光上的能源消耗,使建筑的用能向低能耗方向上邁進了一步。如圖8。
寬通道幕墻的進出風口配置有開啟電機和溫控開關,可根據通道內的溫度來調控進出風口的開啟大小。
4.2、雙層幕墻與
光電幕墻的智能結合技術

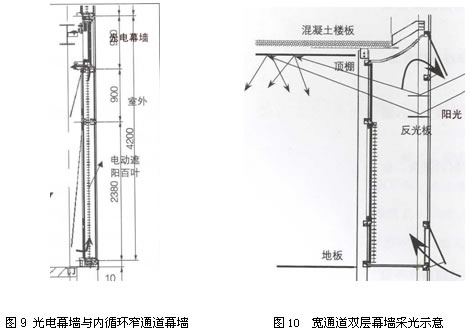

光電幕墻的應用在示范樓中既作為
窗間墻的外裝飾,又作為窄通道幕墻小功率機械
通風設備的電能來源。機械通風量的大小完全通過
光電玻璃的瞬時轉換電能的效率確定,得熱多時也是光電玻璃轉換電能大的時候,機械排風量也大。巧妙的設計,使雙層幕墻的得熱與散熱(排風)得以和諧統一。

4.3、遮陽與采光的智能結合技術
建筑
外遮陽系統的應用我們并不陌生,示范樓的百葉設置很好地將遮陽
隔熱、采光視野進行了結合。
水平遮陽的選擇:在不同的太陽方位角與高度角狀況下,遮陽
構件產生的陰影區是不同的。通常水平遮陽構件適宜遮擋從上面射來的太陽光,因此,在低緯度地區或夏季,太陽的高度角很大,水平遮陽的效果比較好。示范樓的南立面與東南角選用了水平遮陽百葉系統。
垂直遮陽的選擇:垂直遮陽的效果決定于太陽的方位角,它較適宜遮擋從側面來的陽光,一般會影響視野,適合用于東西方向和北向。示范樓的東立面選用了部分的垂直遮陽百葉系統。

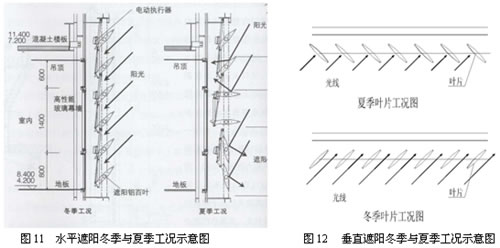

外遮陽系統的冬季與夏季工況示意如圖11、圖12。

水平遮陽系統在冬季時,百葉打開(與玻璃面垂直)讓盡可能多的
太陽輻射進入室內,夏季通過控制不同位置百葉的張角,在滿足室內采光的前提下,盡可能多地遮擋太陽
輻射。垂直百葉冬季時,轉動百葉使其與太陽光線平行,室內盡可能多地獲得太陽光,夏季時,控制百葉盡可能遮擋太陽光的同時,利用光線的反射與散射供室內采光。
夏季時,晚上將百葉打開,利于室內散熱;冬季時,晚上將百葉關上(與玻璃面平行),利于室內的蓄熱。
